Das Raumklima beobachten
Der Humigraf misst die Feuchte (Hygrograph) und Temperatur (Thermograph) der Umgebungsluft. Daraus wird der Taupunkt (Kondensationspunkt) berechnet. Mit der Schreibspitze wird entweder die Feuchte, die Temperatur oder der Taupunkt von der Rückseite her in das Wachspapier eingeritzt. Der Schrieb ist im Sichtfenster sofort als saubere Aufzeichnung sichtbar. Die kontinuierliche, rechtwinklige Aufzeichnung erfolgt ohne Tinte oder Faserschreiber. (Kein bekleckern der Finger oder des Gerätes, kein Verdunsten oder Einfrieren). Durch die rückseitige Anordnung des Schreibstiftes lässt sich das Papier so einfach einlegen, wie ein Rollfilm in eine Kamera.
Modernes Konzept
Durch konsequente Anwendung modernster Technologien, (Mikroprozessor, oberflächenmontierte Bauteile) konnten beim Humigraf die Vorteile von mechanischen (Hygrograph, Thermograph) und rein elektronischen (Loggern) Geräten vereint werden. Dies bei kleinsten Abmessungen, geringem Gewicht und höchster Präzision. Einfachste Bedienung und gute Ablesbarkeit sind selbstverständlich. Attraktive neue Funktionen wie Alarm, Min.- und Maximalwerte stehen zusätzlich zur Verfügung.
Höchste Genauigkeit
Ein Mikrocomputer steuert und berechnet alle Funktionen des Humigraf. Die analogen Signale des Sensors werden in einem Signalprozessor verstärkt, digitalisiert und an den Mikrocomputer weitergegeben. Dieser berechnet die Feuchte und Temperatur. Durch die rechnerische Korrektur der Sonde, ist eine extrem hohe Genauigkeit über den ganzen Messbereich gewährleistet. Dank Anwendung modernster Elektronik (ohne Trimmpotentiometer), hat der Humigraf eine sehr gute Langzeitstabilität.
Quarzgenauer Vorschub
Der Papiervorschub erfolgt quarzgenau durch einen kleinen Servomotor. Ein weiterer Servomotor übernimmt über eine Spindel das Nachstellen der Schreibspitze.
Numerische Anzeige

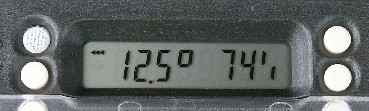

Zusätzlich hat der Humigraf
eine numerische Flüssigkristall-
anzeige (LCD).
Auf dieser werden entweder die Temperatur und Feuchte oder der Taupunkt oder Daten zum Einstellen des Gerätes digital angezeigt. Hier z.B. 12.5°C, 74%
Minimal-, Maximalwerte
Auf der LCD können mit einem Tastendruck auch die Minimal- und Maximalwerte der Temperatur und Feuchte abgerufen werden.
Alarm
Ein akustischer und optischer Alarm macht auf über- oder unterschreiten, der vom Benutzer eingestellten Alarmschwellen (Temperatur und Feuchte), aufmerksam.
Autonom
Um Energie zu sparen, schaltet sich der Mikrocomputer zwischen den Berechnungen selbstständig auf einen stromsparenden Modus. Nur die LCD-Anzeige und andere Grundfunktionen werden weitergeführt. Der Stromverbrauch ist so gering, dass der Humigraf mit einer einzigen Batterie (1 Babyzelle) ein ganzes Jahr lang läuft. Er benötigt kein Netzanschluss.
Weitere Details
Die Batteriespannung wird regelmässig gemessen und auf der LCD angezeigt. Die Batterie lässt sich einfach mit einem Handgriff auswechseln. (Betriebsdauer über ein Jahr)
Um eine maximale Betriebssicherheit zu erreichen, werden im Humigraf nur vergoldete Kontakte verwendet. (Für die Batterie sogar Mehrfachkontakte)
Als Registrierpapier wird ein spezielles Wachspapier verwendet. Eine Rolle reicht für die Aufzeichnung während einem ganzen Jahr. Es ist Jahre lagerbar. Dank dem dieses Papier dokumentenecht ist, lassen sich die aufgezeichneten Daten bei Auseinandersetzungen oder in einem Versicherungsfall leicht beweisen. (Dies ist mit einem reinen Logger kaum möglich, da die Daten im PC verändert werden können!)
PC-Schnittstelle
Wahlweise ist der Humigraf auch mit einer PC-Schnittstelle erhältlich.
In einem Ringspeicher werden im Humigrafen die Feuchte und Temperatur der letzten 20 Tage mit einer Auflösung von 0.1°C / 1% gespeichert.
Mit dem mitgelieferten seriellen Datenkabel können diese Daten auf einen PC zur weiteren Bearbeitung, übertragen werden.
Die Software funktioniert mit dem Betriebssystem Windows 95, 98, NT, 2000 oder XP.
Wenn Sie die Tabellenkalkulation Excel installiert haben, wird auf Wunsch, mit einem Makro, automatisch eine graphische Darstellung erzeugt.
Die Software ist offen, Sie können die Daten auch ganz nach Ihren Wünschen weiter bearbeiten.
Verwendung
Museen, Galerien, Bibliotheken, Lager, Meteorologie, Papierindustrie, Druck- und Textilindustrie, Weinkeller, Tabakindustrie, Instrumentenbau (Violinen usw.), antike Möbel usw.
Die Herkunft
Der Humigraf ist übrigens ein echter Europäer, über 90% aller Bauteile kommen aus Europa! Gefertigt wird er zu 100% in der Schweiz. Ein Schweizer Präzisionsgerät!
